Кто знаком с элекро схемами.

[_ShurikeN]

Проводка ABS по идее должна подключаться к общей косе одним интерфейсным разъемом (голубой). У меня так, по кр. мере. Посмотрим как-нибудь, что куда...

[sinbad]

Саша давай уже после праздников.
Не забудь поздравить Маму и жену, дочь.

[sinbad]

Саша привет!
Помоги разобраться с интеграцией ABS.

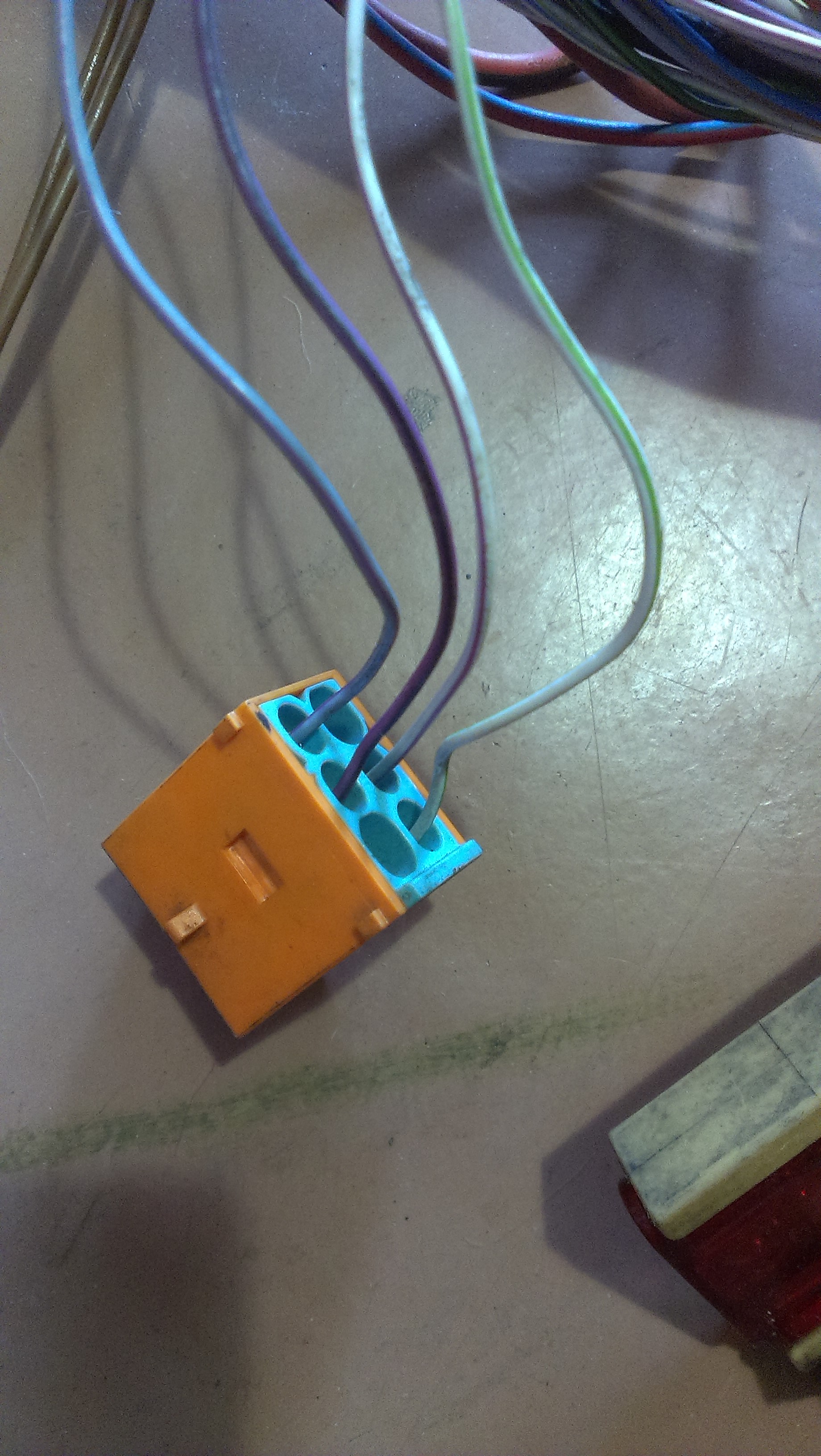

Имеем разъём трёхканальной ABS.

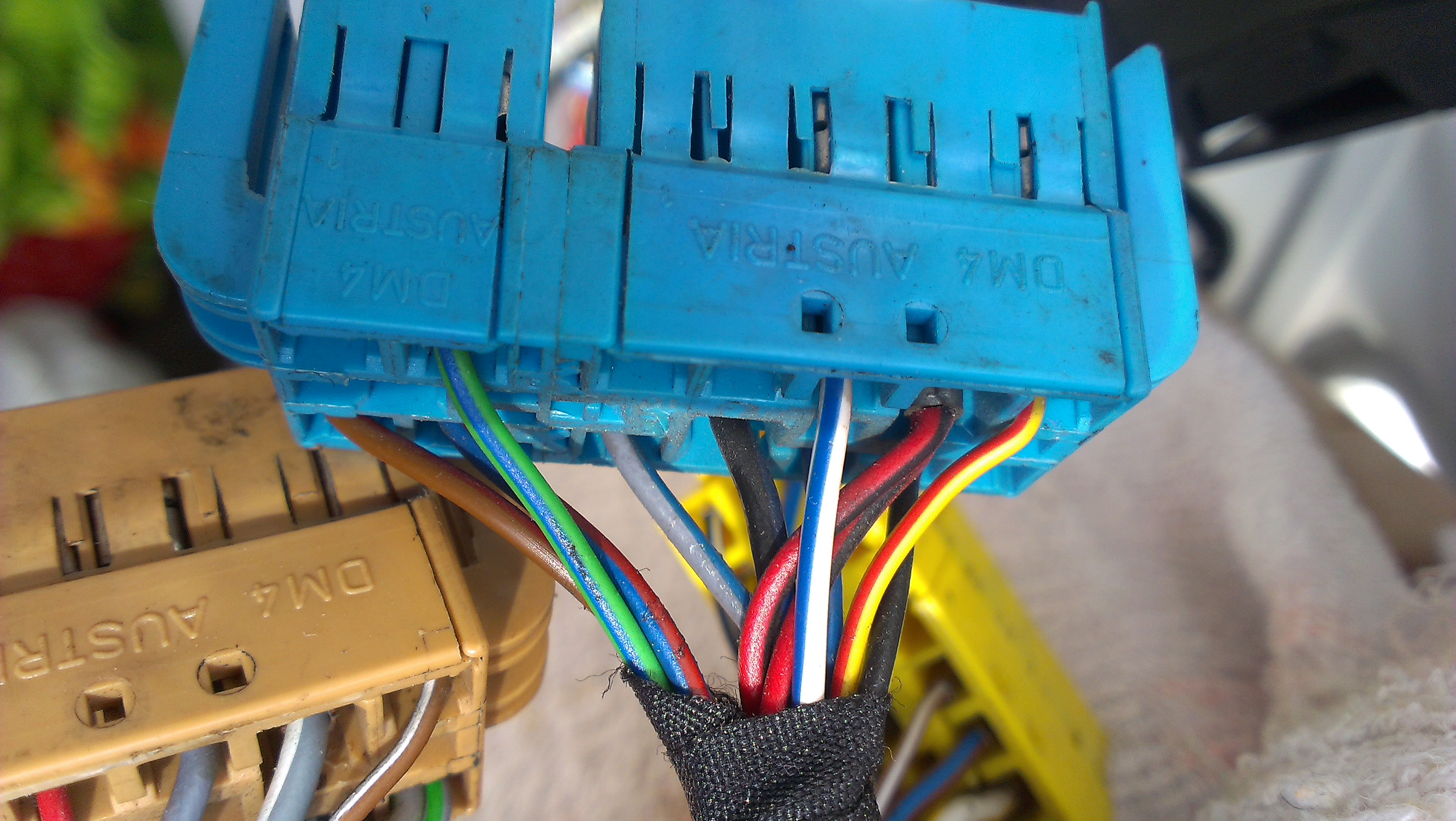

и с другой стороны

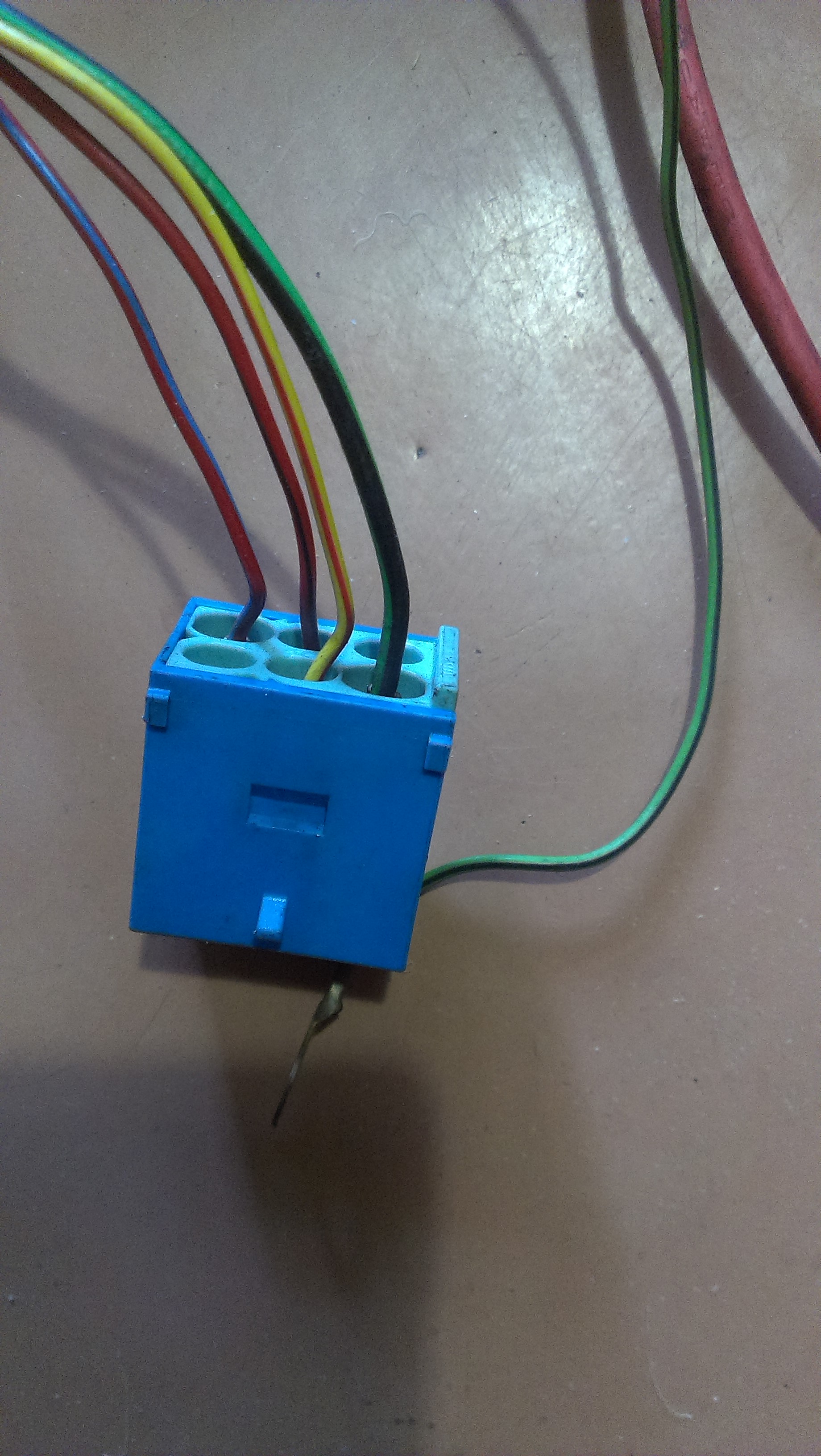

маленький разъём это от круиз контроля, им можно пренебречь.

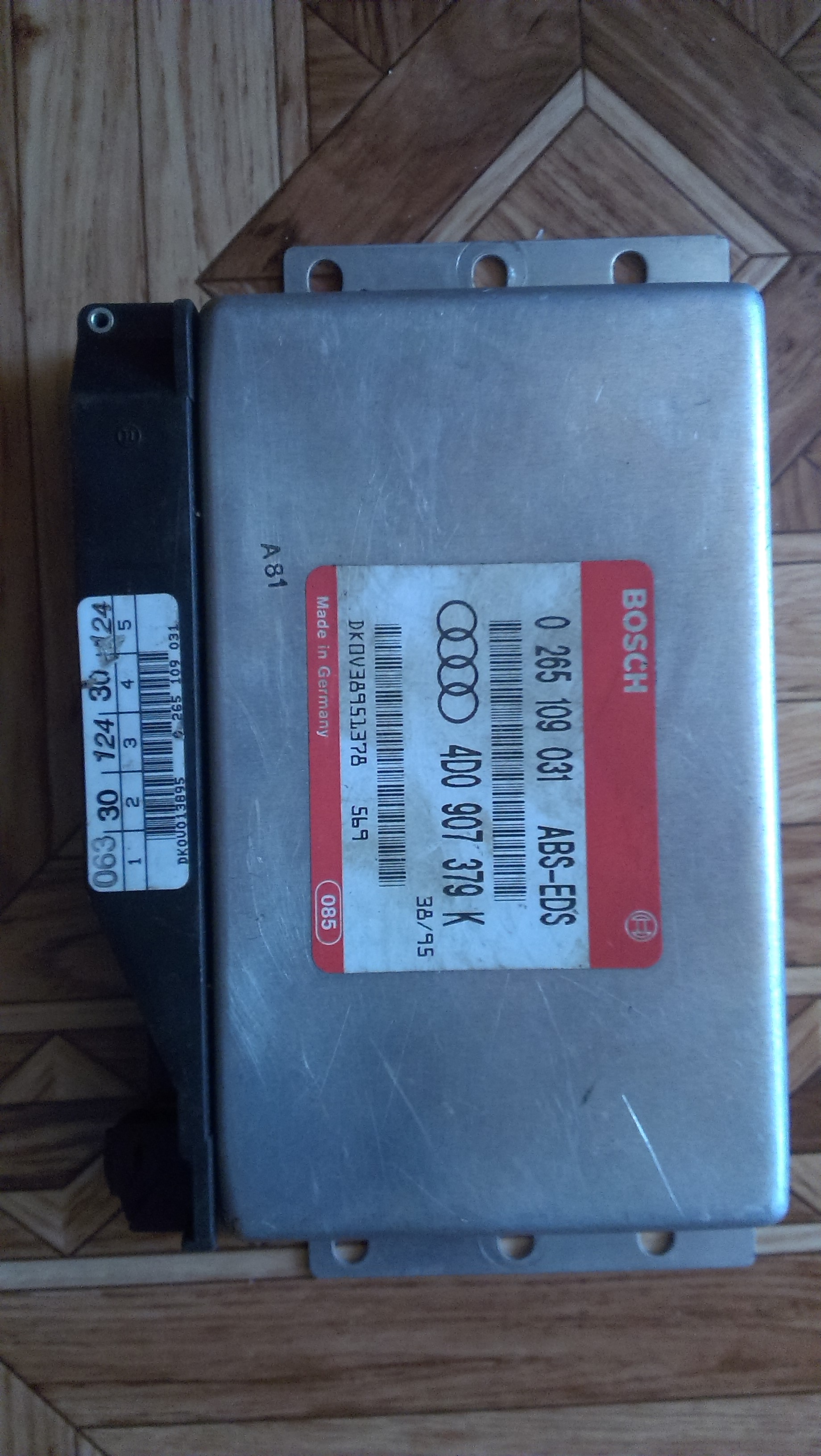

Необходимо подключить этот

блок ABS, из имеющихся разъёмов

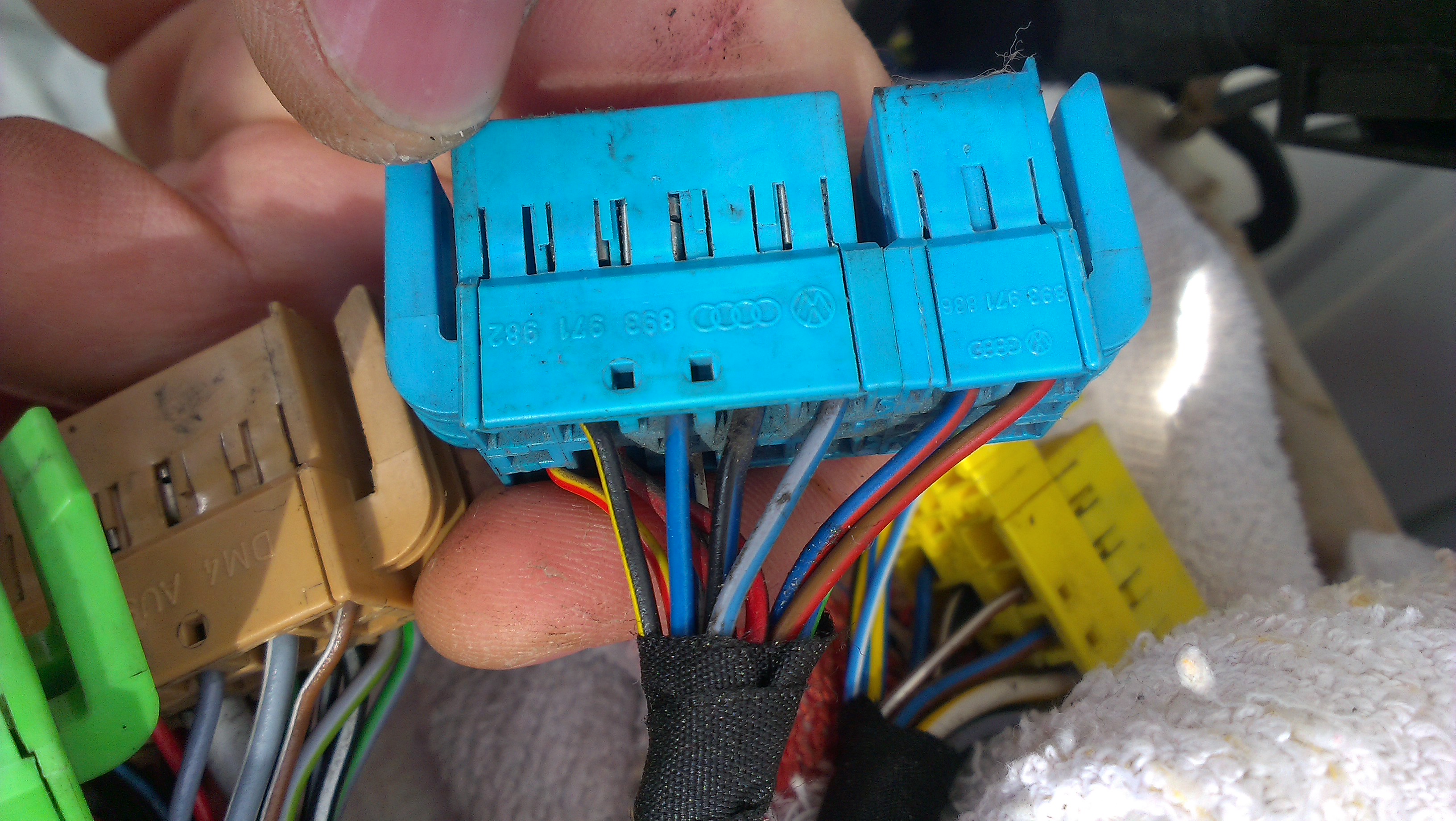

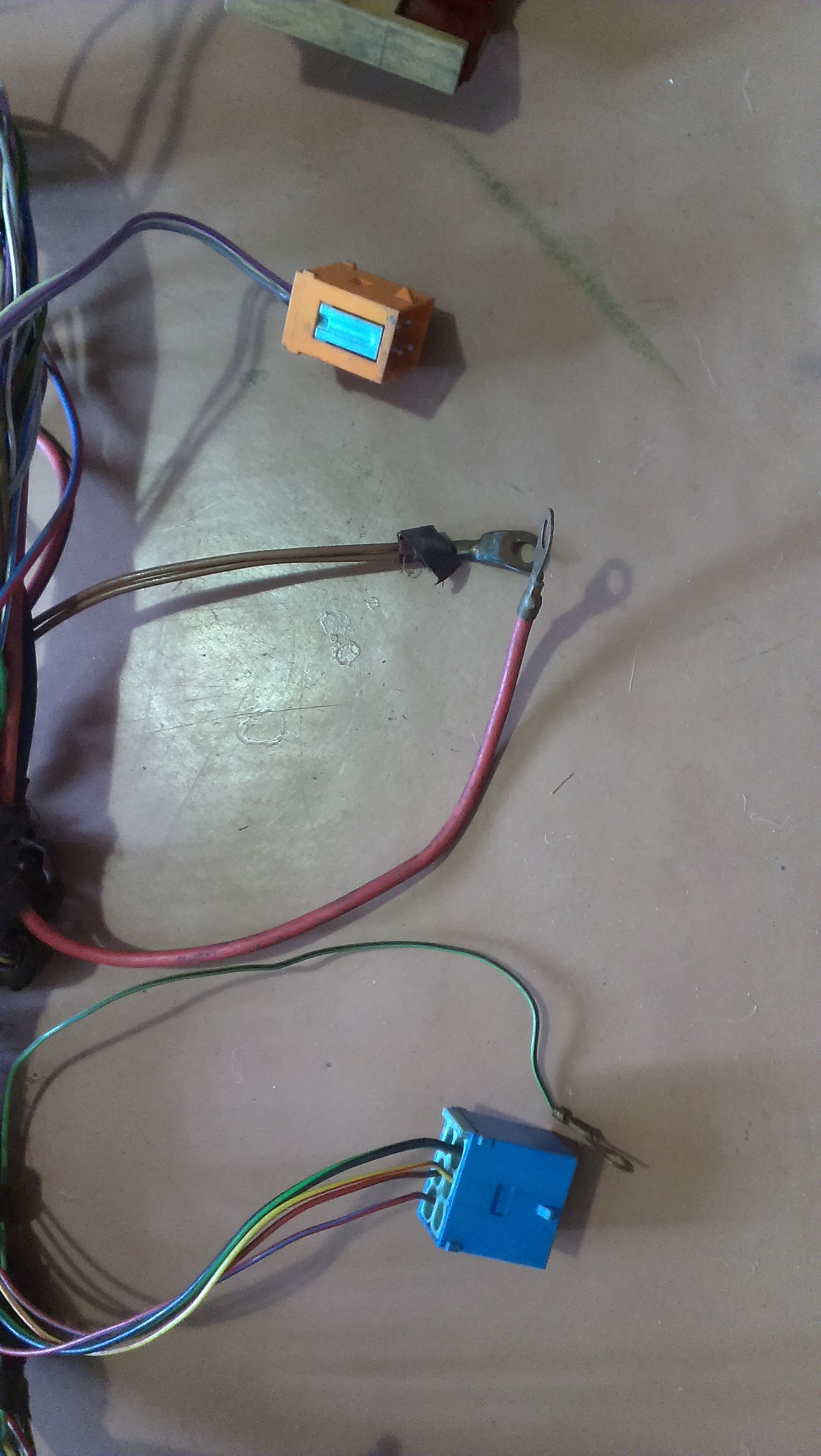

и контактов понятно подключение земли(коричневый), красный плюс это понятно, зелёный с чёрной полоской(тот что лежит возле синего разъёма) К-линия. Ну а остальные помоги развести в мой синий разьём

и

и это с учётом что у нас кнопка отключения ABS.

[Romich]

На 4х канальной абс не предусмотрено кнопки отключения. Схема 4х каналки

[sinbad]

Чёт когда общался с Сержиком он говорил что надо отключать 15 контакт, питание.

Ты не помнишь чья тема ? Со схемами.

[Romich]

Вот в этой теме я и не нашел грамотного решения, которое меня бы устроило. Там колхоз получался или огород с лишними релюшками городить или фиксируемую кнопку абс ставить. От идеи я пока не отказался, но хорошего решения по ее реализации не нашел еще.

[_ShurikeN]

Схема 4х каналки

Тут была ссылка или картинка приаттачена? Не видно ничего (

... нашел в теме по ссылке.

[sinbad]

Ну ничего страшного в идее с фиксируемой кнопкой нет, взять со света и поставить мордочку от ABS. Главное что бы ошибки не выпрыгивали, да и частое использование не намечается.

[Romich]

Кнопка фиксируется в положении "вкп". Т.е либо придется ездить с нажатой кнопкой всегда, либо еще в цепь реле свободнозамкнутое подрубать

[sinbad]

Про свободно замкнутое реле это, на мой взгляд, нормально. А тебе идея чем не понравилась?

[Romich]

Как то не по заводу получается))) Хотелось куда нибудь штатно врезаться и чтобы все работало))) но походу все же сделаю позже)))

[sinbad]

Может есть у кого схемы нашей(Ауди 80 S2) проводки ABS 3х каналки?

[_ShurikeN]

пока только такая есть http://diakom.ru/CAR/Audi/1990/90/WIRIN ... /fig03.pdf

[_ShurikeN]

по поводу этой схемы http://turbo-quattro.com/attachment.php ... 1391581511 есть сомнения насчет того, тот ли это в точности ABS, кнопка блокировки смущает.

... желто-красный провод на лампочку есть в обеих схемах.
красно-черный на выключатель стоп-сигнала тоже...

черно-желтый и черно-голубой - это кнопка на панели.

по остальным не вкуривается пока, схемы надо еще искать.

[sinbad]

Саша, а я чёт решил что у тебя запара на работе и не получается.

[_ShurikeN]

Да вчера на работе не смотрел ничего, ночью из дома глянул диакомовские схемы, которые есть у нас тут в теме, и че-то пока не але. Да и спал уже, час ночи был )) Попробую еще глянуть сегодня.

[_ShurikeN]

такая схема ABS S2 еще http://www.s2-audi.co.uk/workshop/schematics/abs_4wd/abs.htmhttp://www.s2-audi.co.uk/workshop/schem ... e/absc.htm

[_ShurikeN]

распиновка T10d cpe quattro
---------
контакт - цвет провода - назначение
---------
1
2 черно-желтый: кнопа на пенели
3 голубой: гена
4 черно-голубой: кнопа на пенели
5 серо-голубой: L10 лампочка подсветки в приборке. (Сигнал туда идет с кнопки блокировки диффа, что за лампочка - никуя не понял пока. Лампочка ABS по схеме указана отдельно!)
6 желто-красный: K47 лампочка ABS в приборке
7 красно-черный: датчик стоп-сигнала под педалью
8 бело-голубой: спидометр (связь с блоком управления блокировкой)
9
10

[_ShurikeN]

Cхема ABS A6Q без кнопки блокировки диффа http://diakom.ru/CAR/Audi/1996/A6/SYSTE ... /fig04.pdf

[_ShurikeN]

[ATTACH=CONFIG]23860[/ATTACH]

Это идет на БУ трансмиссией. Похоже, это актуально для пулемета только, и можно забыть.
