Выпускной коллектор надо

[Van Helsing]

Импульсный коллектор(преобразователь) предназначен для регулирования потоков отработавших, он помогает использовать импульсный наддув в двигателях с неблагоприятными интервалами между вспышками.
Как известно 2.2 20V турбо имеет как раз такой неблагоприятный интервал -144 град..
Конструктивно коллектор KW выполнен таким образом, что отдельные потоки сводятся к турбине перед самым входом в неё, а длина и геометрия ранеров специально сделаны таким образом, чтобы потоки не создавали ни обратный, ни запираюший эффекты.
При этом кинетическая энергия отработавших газов используется максимально и кпд турбины улучшается.
Если говорить проще то: у 4-х цилиндровых моторов (к примеру), у которых в ВМТ два цилиндра постоянно и наддув подводиться к турбине с постоянным давлением для решения проблем обратных и запирающих эффектов, а так же лучшей реализации кинетической энергии отработавших газов, ставят так называемый твин-скролл коллектор, где энергия отработавших газов попадает в разные каналы перед турбиной.
На 5 цилиндрах такой фокус не прокатит, т.к. в ВМТ только 1-н цилиндр и работа цилиндров не попарная, а последовательная, т.е. твин-скролл не решит проблему обратных и запирающих эффектов.
Именно поэтому у 5-ти цилиндрового коллектора KW такая геометрия.
Как мог объяснил.

[stMikl]

А есть крупное фото этого коллектора?...

[quattrofan]

тоже глянул бы, я так интересная инфа

[Johnny Bravo]

Если правильно понял, то KW это буквы двигателя?

[Гриценко Вячеслав]

Импульсный коллектор(преобразователь) предназначен для регулирования потоков отработавших, он помогает использовать импульсный наддув в двигателях с неблагоприятными интервалами между вспышками.
Как известно 2.2 20V турбо имеет как раз такой неблагоприятный интервал -144 град..
Конструктивно коллектор KW выполнен таким образом, что отдельные потоки сводятся к турбине перед самым входом в неё, а длина и геометрия ранеров специально сделаны таким образом, чтобы потоки не создавали ни обратный, ни запираюший эффекты.
При этом кинетическая энергия отработавших газов используется максимально и кпд турбины улучшается.
Если говорить проще то: у 4-х цилиндровых моторов (к примеру), у которых в ВМТ два цилиндра постоянно и наддув подводиться к турбине с постоянным давлением для решения проблем обратных и запирающих эффектов, а так же лучшей реализации кинетической энергии отработавших газов, ставят так называемый твин-скролл коллектор, где энергия отработавших газов попадает в разные каналы перед турбиной.
На 5 цилиндрах такой фокус не прокатит, т.к. в ВМТ только 1-н цилиндр и работа цилиндров не попарная, а последовательная, т.е. твин-скролл не решит проблему обратных и запирающих эффектов.
Именно поэтому у 5-ти цилиндрового коллектора KW такая геометрия.
Как мог объяснил.

Не совсем понятно. В 4-х цилиндровом двигателе, несмотря на то, что цилиндры работают попарно, они работают все равно по-очереди. И расстояние между цилиндрами - 180 градусов. Это больше чем 144 и соответственно нарвномерность будет больше. Не видел, что такое Твин-скролл коллектор, но позволю предположить себе, что там 4 разных канала (мож 2?) каждый из которых непосредственно дует на турбину. А 5 отдельных каналов просто сложнее расположить. ???

[dimo61]

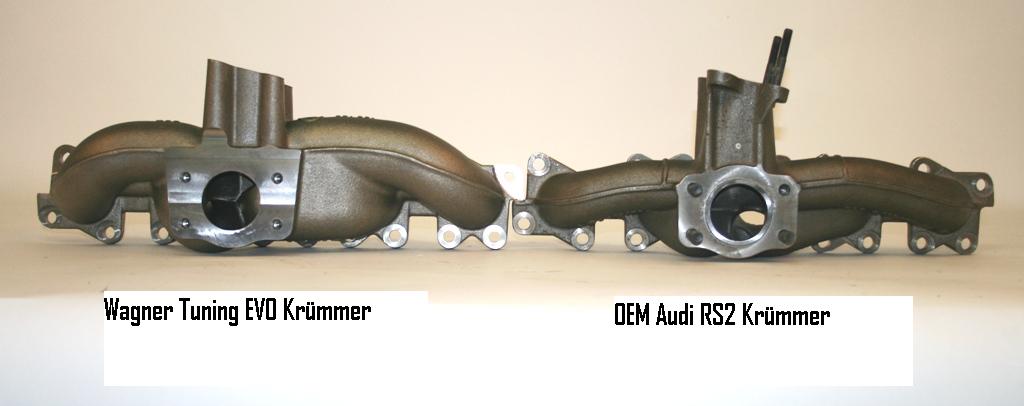

судя по внешнему виду в элкатсе,коллектор КАВЭ 9№2) похож на эресочный


вагнер так ещё правильней...


и у них всё равно в камере схода ранеры не отделены друг от друга...оъём камеры схода не маленький ,ранеры разной длины и они коротковаты .......угол схода большой....

получается весьма компромиссный по расположению турбины в подкапотке коллектор...

[karec]

Не совсем понятно. В 4-х цилиндровом двигателе, несмотря на то, что цилиндры работают попарно, они работают все равно по-очереди. И расстояние между цилиндрами - 180 градусов. Это больше чем 144 и соответственно нарвномерность будет больше. Не видел, что такое Твин-скролл коллектор, но позволю предположить себе, что там 4 разных канала (мож 2?) каждый из которых непосредственно дует на турбину. А 5 отдельных каналов просто сложнее расположить. ???

2 канала, такое вроде как в субах используется,там как раз твинскроль.

Van Helsing,полезная инфа,спс.

[Van Helsing]

Не совсем понятно. В 4-х цилиндровом двигателе, несмотря на то, что цилиндры работают попарно, они работают все равно по-очереди. И расстояние между цилиндрами - 180 градусов. Это больше чем 144 и соответственно нарвномерность будет больше. Не видел, что такое Твин-скролл коллектор, но позволю предположить себе, что там 4 разных канала (мож 2?) каждый из которых непосредственно дует на турбину. А 5 отдельных каналов просто сложнее расположить. ???

У 4ц. попарная работа (если не брать плоский коленвал -очень редкий случай, чаще встречается на мотоциклах) и два цилиндра дуют в разные каналы, если брать твин-скролл то каналов два на входе в турбину.

[Van Helsing]

судя по внешнему виду в элкатсе,коллектор КАВЭ 9№2) похож на эресочный


вагнер так ещё правильней...


и у них всё равно в камере схода ранеры не отделены друг от друга...оъём камеры схода не маленький ,ранеры разной длины и они коротковаты .......угол схода большой....

получается весьма компромиссный по расположению турбины в подкапотке коллектор...

KW ни чего общего с РС2 коллектором не имеет, видел оба живьем.
Проблем с размещением коллектора и турбины у 85-го кузова нет.

[dimo61]

KW ни чего общего с РС2 коллектором не имеет, видел оба живьем.

фото KW покажи ....

[Van Helsing]

фото KW покажи ....

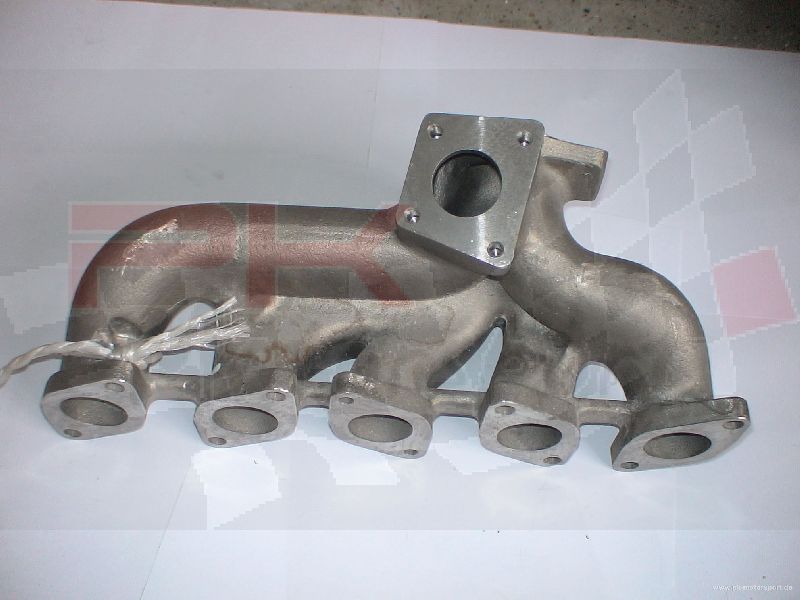

вот что нашел на скорую руку по KW и RS2

[dimo61]

http://turbo-quattro.com/forum/attachme ... 1310068428

тот же самый набор компромиссов....ранеры короткие,неравной длины,угол схода большой,камера схода с заметным объёмом...где кайф то ?

только в том ,что сечение побольше,чем на ааэнном?

[Гриценко Вячеслав]

http://turbo-quattro.com/forum/attachme ... 1310068428

тот же самый набор компромиссов....ранеры короткие,неравной длины,угол схода большой,камера схода с заметным объёмом...где кайф то ?

только в том ,что сечение побольше,чем на ааэнном?

Я так понимаю, что с ранерами длиной 50 см турбина уже на место не встанет? И надо снимать фильтр воздушный. Не гуд

[dimo61]

Я так понимаю, что с ранерами длиной 50 см турбина уже на место не встанет? И надо снимать фильтр воздушный. Не гуд

[url]http://soara.mylivepage.ru/image/1147_Выхлопные__системы/24581_идеологически_верно.JPG[/url]

что то типа такого, только колена вверх располагать .. капот резать,делать горб,

штатный фильтр оставлять на месте ....

как раз видна "пирамидка" в камере схода

[DIZZY]

Что то мне кажется преувеличенное значение вы придаете коллектору.
Если готовы капоты резать и горбы делать.

[Van Helsing]

to dimo61:Если ты считаешь что Витя Соара умнее инженеров вага, то смысл тогда обсуждать коллектора вага?
Витя сварил хоть один 5-ти котловый коллектор, среди его работ я такового не видел.
Что ты так уперся в равнодлиность?
Покажи хоть один пример равнодлиного 5-ти цилиндрового коллектора.

[dimo61]

to dimo61:Если ты считаешь что Витя Соара умнее инженеров вага, то смысл тогда обсуждать коллектора вага? учится лучше на чужих ошибках
Витя сварил хоть один 5-ти котловый коллектор, среди его работ я такового не видел.а кто просил его такой сделать?
Что ты так уперся в равнодлиность?потому что хочу спул раньше на 500об
Покажи хоть один пример равнодлиного 5-ти цилиндрового коллектора.

у меня фото почему то не кажет ...


http://turbo-quattro.com/forum/showthread.php?t=5432


по моему "петер Ж" довольно правильный .. только турбина сверху получается...

[Van Helsing]

у меня фото почему то не кажет ...


http://turbo-quattro.com/forum/showthread.php?t=5432


по моему "петер Ж" довольно правильный .. только турбина сверху получается...

У инженеров вага просчитанные и качественные детали, ошибки у инженеров ТАЗА.
А если попросят он априори сделает лучше, чем скандинавы и немцы, потому что он умеет варить коллектора и он Витя Соара?
Хочеш раньше спул без потери верхов, либо увеличивай объем, либо ставь последовательный наддув, как на легаси, коллектор тебе тут не поможет.

[dimo61]

У инженеров вага просчитанные и качественные детали, ошибки у инженеров ТАЗА.
А если попросят он априори сделает лучше, чем скандинавы и немцы, потому что он умеет варить коллектора и он Витя Соара?
Хочеш раньше спул без потери верхов, либо увеличивай объем, либо ставь последовательный наддув, как на легаси, коллектор тебе тут не поможет.

поживём увидим...

забеднение смеси с хх на единицу о чём говорит?



каждый живёт в плену своих заблуждений....и ты в том числе.... :mrgreen:

[Van Helsing]

поживём увидим...

забеднение смеси с хх на единицу о чём говорит?

наверно о том что воздуха в топливо-воздушной смеси стало больше.

каждый живёт в плену своих заблуждений....и ты в том числе.... :mrgreen:

я просто уже давно понял, что одним коллектором или гибридом низов на ааэне не добиться
